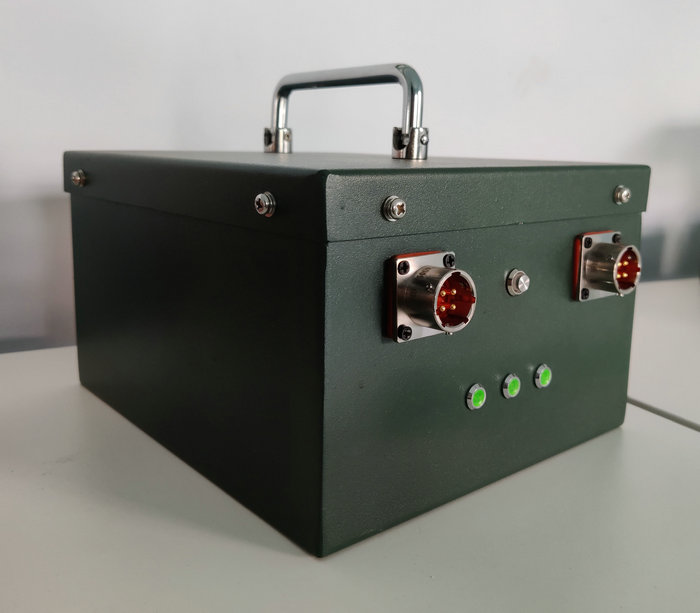

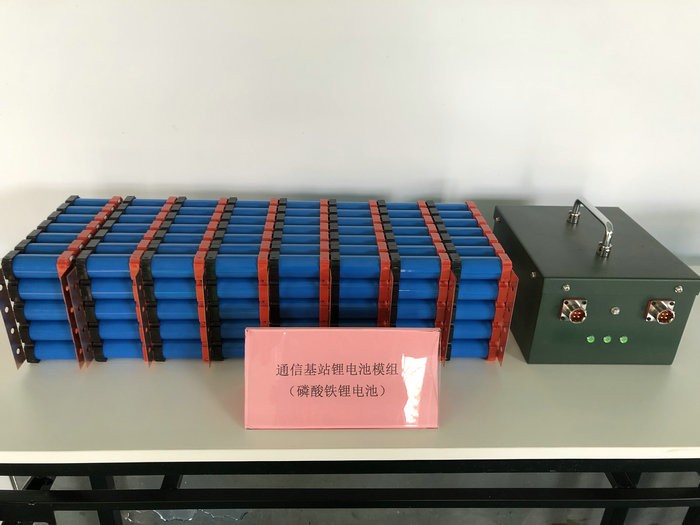

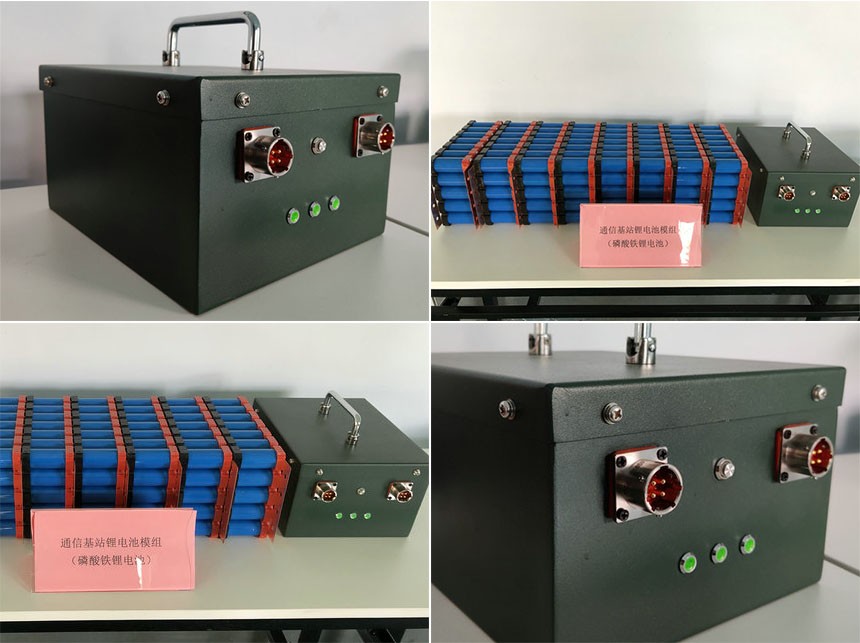

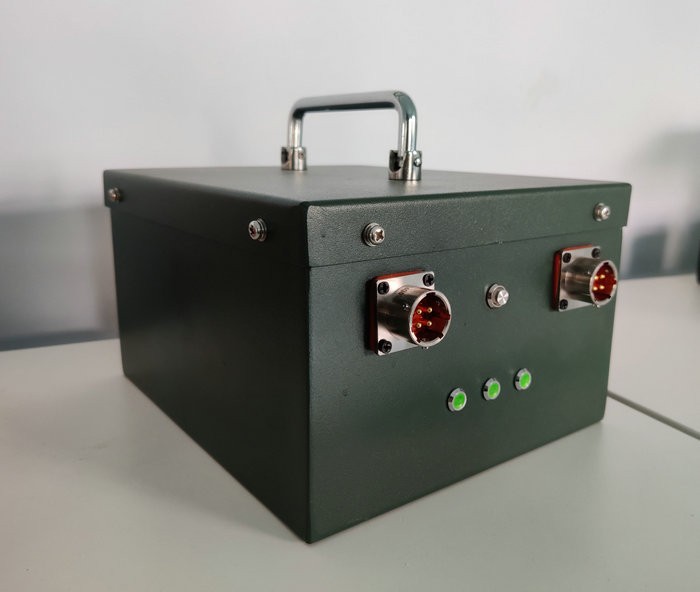

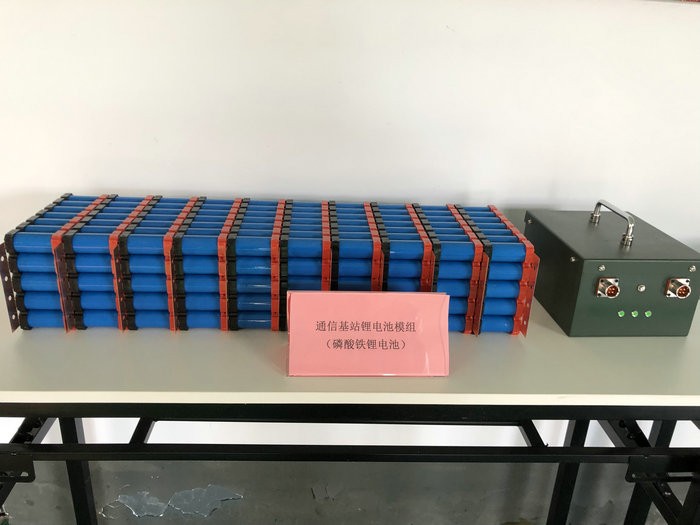

本方案采用模塊化結構，42支IFR26650 3.0Ah電池組成一個3.2V126Ah單體模塊，16個單體模塊串聯組成一個48V126Ah電池組模塊，BMS電池管理系統采用分布式結構，主機、繼電器、硬件保險、LED顯示屏集成于總成控制盒內，數據采集終端模塊、低壓線束位于電池組側。各模塊之間通過CAN通訊，模塊留有維修接口。BMS管理整個電池組的充放電數據，以及電壓、電流、溫度等信息，BMS將實時數據傳到LED顯示屏，起到實時監控和控制充放電過程。
　　電池模塊特色：
　　1、模塊通過RS485與BMU(電池管理單元)通信；
　　2、通過BMU進行模塊內和模塊間均衡 ；
　　3、通過BMU進行SOC計算；
　　4、通過BMU進行充放電控制；
　　5、通過BMU進行溫度監控；
　　6、通過BMU進行絕緣測量；
　　7、通過串并聯可輕易搭建高達160KWh的系統；
　　8、穩固的結構和便利的操作設計；
　　9、內置電池狀態指示LED燈；
　　10、可用常見的鉛酸充電器充電；
　　11、正常使用壽命數千周。
